Kun otat lähetin-vastaanotinmoduuleja, kaikki tämä sisältää monia lyhenteitä, jotka voivat olla myös hämmentäviä sinulle. Itse asiassa nämä lyhenteet kertovat näiden moduulien ominaisuudet. Tarkastellaanpa joitain näistä yksityiskohtaisesti.

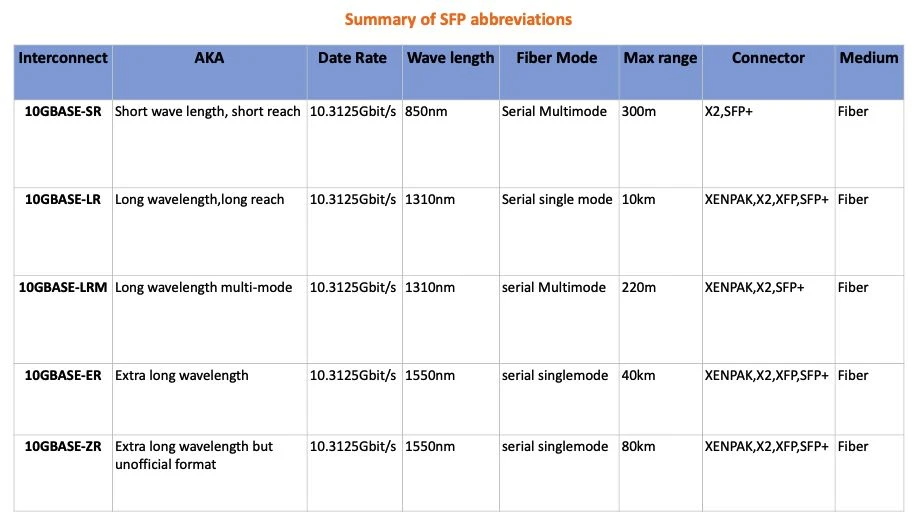

SFP-10G-SR vs SFP-10G-LR vs SFP-10G-LRM vs SFP-10G-ER vs SFP-10G-ZR on yleisimmät kohtauslyhenteet lähes kaikissa SFP:issä. Mitkä ovat samankaltaisuudet ja erot? Tehdään nyt vertailu samankaltaisuudesta ja erosta, se auttaa sinua valitsemaan oikean 10G SFP plus -moduulin sovelluksestasi riippuen.
Kun tarkastelet näitä kuituoptisessa viestinnässä käytettyjä termejä SR, LRM, LR, ER, ZR, jotka tarkoittavat näiden moduulien lähetysetäisyyttä. Tässä olemme tarkastelleet vain 10 Gbps SFP:itä vain saadaksemme tietoja sen siirtokapasiteetista.
Katsotaanpa, että kyseessä on Multimode Fiber
10GBase-SR
SR on lyhenne sanoista Short Range. Nämä lähetin-vastaanottimet tukevat 300 metrin linkin pituutta monimuotokuidun yli ja käyttävät 850 nm:n lasereita. 10GBase-SR on alkuperäinen monimuotooptiikan erittely, ja se on edelleen ylivoimaisesti yleisimmin käytetty.
10GBase-SR se käyttää yhtä, edullista solid-state laserkokoonpanoa, ja se on myös edullisin 10GbE-alustalle saatavilla olevista optisista moduuleista. 10GBase-SR on kuitenkin erittäin herkkä kuitutyypille. Sen Physical Coding Sublayer 64b/66b PCS on määritelty IEEE 802.3 lausekkeessa 49 ja sen Physical Medium Dependent PMD lausekkeessa 52. Se toimittaa sarjamuotoista dataa linjanopeudella 10,3125 Gbit/s.
10GBase-LRM
LRM tarkoittaa Long Reach Multimodea, nämä lähetin-vastaanottimet tukevat jopa 220 metrin etäisyyttä monimuotokuidun yli ja käyttävät 1310 nm:n lasereita. Korvaava 10GBase-LX4, 10GBase-LRM saavuttaa jopa 220 metriä tavallisen monimuotokuidun yli, mutta ilman 10GBase-LX4-optiikan monimutkaisuutta. Sen sijaan käytetään yhtä laseria, joka toimii 1310 nm:ssä. Tämän ansiosta LRM-optiikka voidaan pakata XFP:hen ja SFP:hen sekä muototekijöihin.
Katsotaanpa tämä Single-mode Fiberin tapaus
10 Gt:n perus-LR
LR tarkoittaa pitkää ulottuvuutta, nämä lähetin-vastaanottimet tukevat jopa 10 km:n etäisyyttä yksimuotokuitujen yli ja käyttävät 1310 nm:n lasereita. LR:lle ei myöskään ole vähimmäisetäisyyttä, joten se soveltuu myös lyhyisiin yhteyksiin yksimuotokuidun yli.
10GBase-ER
ER tarkoittaa Extended Reachia. Pohjimmiltaan nämä ovat vain erittäin pitkän kantaman kuitumuunnelmia. 10GBASE-ER:n ulottuvuus on 40 kilometriä ylisuunniteltuja linkkejä ja 30 kilometriä tavallisia linkkejä. Lasertehon takia vaimennus vaaditaan alle 20 km pitkillä linkeillä.
10GBase-ZR
ZR on myös lyhenne sanoista Extended Reach, joka voi lähettää 10 Gbps:n tiedonsiirtonopeudella ja 80 km:n etäisyydellä yksimuotokuitua käyttäen ja käyttää 1550 nm:n lasereita. Erittäin suuren lähetystehon vuoksi lyhyemmille linkeille tarvitaan merkittävää vaimennusta. ZR on itse asiassa epävirallinen muoto, joka ei teknisesti ole osa verkkolaitteistojen IEEE 802.3ae -standardeja. ZR-optiikan käyttöä edeltää optinen tehotesti kyseiselle kuituvälille, jotta varmistetaan ongelmaton käyttöönotto. Useilla laitevalmistajilla, mukaan lukien Cisco, on omat ZR-toteutuksensa, mutta ne eivät välttämättä ole ristiinsopivia.
