Asiaan liittyvä bidi-optisen moduulin tuntemus

Bidi optinen moduuli: bidi --- kaksisuuntainen. Se käyttää WDM-teknologiaa eri keskiaaltojen välittämiseen ja vastaanottamiseen kahteen suuntaan, jotta optisten signaalien kaksisuuntainen siirto yhdellä kuidulla voidaan toteuttaa. Bidi-moduuleja on käytettävä pareittain, ja sen suurin etu on säästää kuituresursseja. Säätämällä kaksipuolinen osalähetin vastaamaan lähettimen ja vastaanottimen haluttua aallonpituustasoa, tiedon kaksisuuntainen siirto toteutuu.

Sovellus

Yksikuituista kaksiosaista käytetään yleensä käyttäjän verkkoon kuvan, datan ja äänen viestinnän loppuunsaattamiseksi alhaisin kustannuksin.

1. Yksikuituinen bidi-optinen moduuli on kalliimpi, mutta kuituresurssien säästämiseen tarvitaan vain yksi kuitu, mikä on parempi valinta käyttäjille, joilla ei ole kuituresursseja.

2. Kaksoiskuituoptista moduulia ei tarvitse yhdistää. Kaikki kaksi optista moduulia voidaan liittää. Hinta on halvempi kuin yhden kuidun bidi-optisen moduulin hinta, mutta tarvitaan vielä yksi kuitu. Jos kuituresurssit riittävät, voidaan valita kaksoiskuituoptinen moduuli.

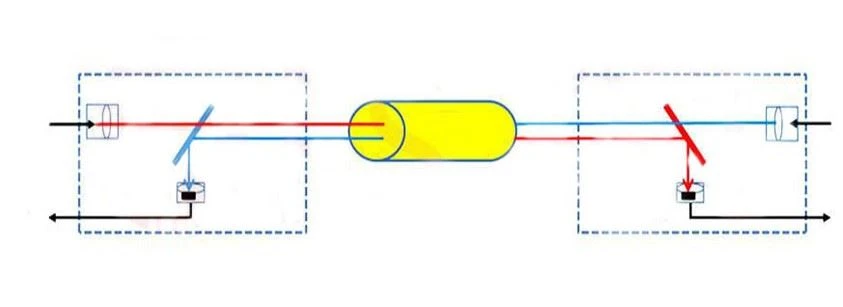

Toimintaperiaate

Ilmeinen ero bidi-optisen moduulin ja perinteisen kaksoiskuituisen kaksisuuntaisen optisen moduulin välillä on se, että bidi-optinen moduuli on varustettu WDM-liittimellä, joka tunnetaan myös nimellä diplexer, joka voi paritilla ja erottaa yhden kuidun välittämät tiedot. Siksi bidi-optista moduulia kutsutaan myös WDM-optiseksi moduuliksi.

Jotta bidi-optiset moduulit toimisivat tehokkaasti, niitä on käytettävä pareittain, ja kahden dipleksin toiminta-aallonpitujen on oltava toisiaan täydentäviä ja johdonmukaisia. Jos esimerkiksi pareittain käytetään kahta bidi-optista moduulia eli a ja B, moduulin a vastaanottava aallonpituus on B-moduulin siirrossa käytettävä aallonpituus ja moduulin a siirrossa käytettävä aallonpituus on B-moduulin vastaanottava aallonpituus.

Bidi-optisen moduulin tyyppi

(1) Bidi SFP optiset moduulit: bidi SFP optisia moduuleja käytetään yleensä korkean suorituskyvyn integroiduissa kaksipuolisissa tietolinkeissä yhden kuidun läpi. Jos siirtomatka on alle 40 km, bidi SFP optisen moduulin aallonpituusjärjestelmä on 1310nm / 1550nm ja 1310nm / 1490nm; jos siirtomatka on yli 40 km, bidi SFP optisen moduulin aallonpituus on 1550nm / 1490nm.

(2) Bidi SFP + optinen moduuli: bidi SFP + optinen moduuli on parannettu SFP optinen moduuli. Sitä käytetään kaksisuuntainen 10g sarjaoptinen viestintä välillä 1330 / 1270nm lähetin ja 1270 / 1330nm vastaanotin, kuten IEEE 802.3ae 10gbase-bx, siirtomatka 20 km.

(3) Bidi x2 optinen moduuli: bidi x2 optinen moduuli käytetään kaksisuuntainen 10g sarjaoptinen viestintä, ja tämä optinen moduuli koostuu kahdesta osasta: lähetin osa käyttää 1330 / 1270nm DFB laser. Vastaanotin käyttää integroitua 1270 / 1330nm esivahvistinta ja postivahvistinta.

(4) Bidi XFP optinen moduuli: bidi XFP optinen moduuli on XFP MSA pakattu optinen moduuli, jossa on sisäänrakennettu digitaalinen diagnoositoiminto. Sen päästöaallonpituus ja vastaanottava aallonpituus ovat 1330nm / 1270nm ja 1270nm / 1330nm. Sitä käytetään yleensä kaistan SMF: n kanssa, ja suurin siirtomatka voi olla 10 km. Lisäksi 2G-optisen moduulin tehonkulutus on pienempi kuin 10G Optical -moduulin.

Miksi valita bidi optinen moduuli?

Bidi-optisen moduulin ilmeisin etu on, että se voi vähentää kuitulaastaripaneelin porttien määrää, säästää kuitukaapelointi-infrastruktuurin kustannuksia, vähentää kaapelointitilaa, auttaa kuitujen hallintaa ja vähentää tarvittavien optisten kuitujen määrää. Bidi-optisen moduulin hinta on korkeampi kuin perinteisen kaksoiskuituisen kaksisuuntaisen optisen moduulin hinta, mutta bidi-optisen moduulin tarvitsemista optisista kuiduista yksikkökohtaista siirtomatkaa kohti vähennetään puoleen. Monille verkkolinjoille vähemmän kuituja käyttävien kustannusten säästöt ovat paljon suuremmat kuin bidi-optisten moduulien hankintakustannukset.

Ero yhden kuidun kaksisuuntaisen optisen moduulin ja kaksinkertaisen kuidun kaksisuuntaisen optisen moduulin välillä:

1. WDM-tekniikka on käytössä yksikuituisessa kaksisuuntainen optinen moduuli, mutta kaksinkertainen kuitu kaksisuuntainen optinen moduuli ei ole käytössä;

2. Yksikuituista kaksisuuntaista optista moduulia on käytettävä pareittain, eikä kaksoiskuituinen kaksisuuntainen optinen moduuli tarvitse;

3. Yksikuituisen kaksisuuntaisen optisen moduulin rakenne on monimutkaisempi kuin kaksoiskuituisen kaksisuuntaisen optisen moduulin rakenne, ja optisessa moduulissa tarvitaan jakaja;

4. Yhden kuidun kaksisuuntaisten optisten moduulien välillä tarvitaan vain yksi kuitu, ja tarvitaan kaksi kuitua kaksisuuntaista optista moduulia;

5. Yleisesti ottaen yksi moodisen optisen moduulin hinta on korkeampi kuin monitilaisen optisen moduulin hinta, ja syyt ovat seuraavat:

Yksitilakuidun ytimen halkaisija on pieni, vain yksi tilavaihteisto on sallittu, hajonta on pieni ja kytkentä optisiin laitteisiin on suhteellisen vaikeaa; monitilakuidun ytimen halkaisija on suuri, mikä mahdollistaa satojen moodivaihteiston, joten kytkentä optisiin laitteisiin on suhteellisen helppoa, ja kytkentäkomponenttien koko vastaa hyvin monimuotokuitua; Yhden tilan optinen moduuli voi toimia sekä yksi-tilakuidulla että monitilakuidulla, kun taas monimuoto-optinen moduuli voi toimia vain monikäyttökuidulla.

SFP:ien yhteisten optisten moduulien käyttöönotto

Tällä hetkellä suurin nopeus on jopa 10,3 G, ja liitäntä on LC. Se koostuu laserista (mukaan lukien lähetin Tosa ja vastaanotin Rosa), piirilevyn IC: stä ja ulkoisista lisävarusteista. Ulkoisia lisävarusteita ovat kuori, pohja, pcba, vetorengas, lukko, lukituksen avausosa ja kumitulppa.

SFP:iden optisten moduulien luokittelu

(1) Kurssin mukaan markkinoilla on 155m / 622m / 1.25g / 2.125g / 4.25g / 8g / 10g, joista 155m ja 1.25g ovat laajalti käytössä markkinoilla;

(2) Aallonpituus: 850nm / 1310nm / 1550nm / 1490nm / 1530nm / 1610nm, aallonpituus on 850nm, se on monimuoto-SFP, siirtomatka on alle 2 km, aallonpituus on 1310 / 1550nm, siirtomatka on yli 2 km, näiden kolmen aallonpituusvälin hinta on suhteellisen halvempi kuin muut aallonpituus;

(3) Matkan mukaan on lyhyt matka, keskimatka ja pitkä matka.

(4) Voimansiirtotilan mukaan: sähköportti, yksitila, monitila;

(5) Erityistyyppisiä SFP:tä ovat bidi-sfp,sähköportin SFP:t, cwdmsfp-, dwdmsfp- ja SFP +-optiset moduulit.

Erot SFP:n ja bidi-SFP:n välillä

Kuten kaikki tiedämme, yhteisessä SFP-moduulissa on yleensä kaksi porttia, toinen on TX-portti signaalien lähettämiseen, toinen on RX-portti signaalien vastaanottamista varten. Tavallisesta SFP-moduulista poikkeavassa Bidi SFP -moduulissa on vain yksi portti, joka suodatetaan optisen moduulin suodattimen mukaan. Integroitua WDM-utinta käytetään signaalien lähettämiseen ja vastaanottamiseen yhdellä kuidulla. Samalla lähetetään 1310nm optinen signaali ja vastaanotetaan 1550nm optinen signaali tai päinvastoin.
