Mitkä ovat valokuitulääjän kaksi tärkeintä tekijää?
Kuitulääkinnästäjän teho ja rx-teho.
Optinen Tx-teho on signaalitaso, joka poistuu laitteesta, ja sen pitäisi olla lähettimen tehoalueella. Rx-teho on saapuvan signaalin taso, joka vastaanotetaan kaukaisessa laitteessa, ja sen pitäisi kuulua vastaanottotehoalueelle.
Yksimuotoinen kuituoptinen lähetin-lähetin on suunniteltu pitkän matkan tiedonsiirtoon, ja monimoinen valokuitulähetin on lyhyen matkan linkki.
Kuinka laskea tietty etäisyys, jota valokuitulääkintä voi tukea tietyssä tilanteessa? Mitkä tekijät ovat ratkaisevia lähetysetäisyydellä? Onko sinulla aavistustakaan Tx teho (lähetys) ja Rx teho (vastaanottaa) taso valokuitu lähetin? Tässä artikkelissa esitellään 10GBASE-SR SFP+ ja 10GBASE-LR SFP module.
10GBASE-SR SFP+ on monimoinen kuitulääkintälaite, joka tukee 300 metrin etäisyyttä OM3-monimoidikuitulaastarijohtoon.
Vaikka 10GBASE-LR SFP -moduuli on yksitilatyyppinen ja voi ajaa verkkoetäisyyttä jopa 10 km yhden tilan kuitukorjausjohtojen yli.
Ennen 10GBASE SFP+ -moduulin ostamista sinun on luettava tuotetiedot huolellisesti. Seuraavassa luetellaan HTF:n 10GBASE-SR SFP+ ja 10GBASE-LR SFP -moduulin tuotetiedot. Kuten alla näkyy, Tx teho tämän Cisco yhteensopiva 10GBASE-SR SFP + on välillä -7,3 dBm ja -1 dBm. Suurin vastaanottoteho on alle -11,1 dBm. Cisco-yhteensopivan 10GBASE-LR SFP -moduulin osalta Tx-teho on -8,2-0,5 dBm ja suurin Rx-teho on -14,4 dBm.
Tx Teho ja Rx Teho 10GBASE-SR SFP +
Mallin tyyppi | Kävi koulua SFP-10G-SR | Tuotemerkin | Kävi koulua HTF |
Kapselointi | Kävi koulua SFP+ | Tiedonsiirtonopeus | 11,3 Gt/s |
Aallonpituus | 850nm (850nm) | Saavuttaa | 300 m |
Käyttöliittymä | Kaksipuolinen LC | Ld | Kävi koulua VCSEL |
Kaapelin tyyppi | Mmf | DDM-tuki | Kyllä |
Tx teho | -7.3 ~-1dBm | Rx Sens | -11.1dBm |
Lämpötila | 0~70°C (32~158°F) | Laatutakuu | 3 vuotta |
Tx 10GBASE-LR SFP+-moduulin teho ja Rx-teho
Mallin tyyppi | SFP-10G-LR (10G-LR) | Tuotemerkin | Kävi koulua HTF |
Kapselointi | Kävi koulua SFP+ | Tiedonsiirtonopeus | 11,3 Gt/s |
Aallonpituus | Kävi koulua 1310nm | Saavuttaa | 10 km (alv)2016 |
Käyttöliittymä | Kaksipuolinen LC | Ld | Dfb |
Kaapelin tyyppi | Smf | DDM-tuki | Kyllä |
Tx teho | -8.2 ~-0.5dBm | Rx Sens | -14.4dBm |
Lämpötila | 0~70°C (32~158°F) | Laatutakuu | 3 vuotta |
Tx Virta ja Rx Power VS optinen teho budjetti
Valokuitulääjän tietyn etäisyyden laskemiseksi meidän on tiedettävä sen optinen tehobudjetti (suurin sallittu häviö).
Optinen teho budjetti = Tx teho – Rx teho
Siksi mukaan Tx teho ja Rx teho, voimme laskea suurin sallittu menetys 10GBASE-SR SFP + ja 10GBASE-LR SFP moduuli.
Optinen tehobudjetti 10GBASE-SR SFP+
Min Tx Teho = -7,3 dBm
Suurin Rx-teho = -11,1 dBm
Optinen tehobudjetti (suurin sallittu häviö) = (-7,3 dBm) – (-11,1 dBm)=3,4 dBm
10GBASE-LR SFP+-moduulin optinen tehobudjetti
Min Tx Teho = -8.2dBm
Suurin Rx-teho = -14,4 dBm
Optinen tehobudjetti (suurin sallittu häviö) = (-8,2 dBm) – (-14,4 dBm)=6,2 dBm
Tx Power ja Rx Power VS Siirto etäisyys
Optista tehobudjettia lukuun ottamatta meidän on otettava huomioon muita tekijöitä, kuten linkin pituus, kuituoptiset liitäntäkomponentit, fuusioliitinpisteet ja joitakin kuitulaikkuun aiheuttamaa kuitulaikkuun lyijyn taivutusta (yleensä vaimennus on noin 3 dB). Kunkin liittimen menetys on 0,6 dB ja 0,1 dB jokaisesta fuusioliittimestä. Oletetaan, että käytämme 10GBASE-LR SFP+ -moduulia rakentaaksemme verkon, joka kattaa 2 liitintä, 4 fuusioliitinpistettä. Tämä moduuli on kytketty LC:n yksitilaisen kuitulaastausjohdon kanssa. Jos yksitilaisen kuitukaapelin aallonpituus on 1310 nm, kaapelihäviö on noin 0,35 dB kilometriä kohti.
Pahin optinen tappio = Tehobudjetti – Optinen tehohäviö yhteensä =6,2 dB – 1,2 dB (2×0,6 dB) – 0,4 dB (0,1×4) – 3 dB (turvakerroin) = 1,6 dB
Pahimmassa tapauksessa etäisyys = {Pahimmassa tapauksessa OPB, dB} / [Kaapelihäviö, dB/km]=1.6dB/0.35dB/km
Jotta voimme saada 10GBASE-LR SFP + moduuli voi tukea vähintään 4,57 km tällä kertaa. Tiedonsiirtoetäisyyteen vaikuttavat pääasiassa optinen tehobudjetti ja kuitukaapelihäviö. Edellä olevasta sisällöstä 10GBASE-SR SFP+:n optinen tehobudjetti on pienempi kuin 10GBASE-LR SFP+-moduulin. Mitä enemmän optinen tehobudjetti, sitä kauempana kuitulääkintä voi tukea. Lisäksi monimoidikuitukaapelin kaapelihäviö on suurempi kuin yksitilainen kuitukaapeli. Ilmeisesti 10GBASE-LR SFP+ -moduuli voi tukea pidempiä linkkietäisyyttä kuin 10GBASE-SR SFP+.

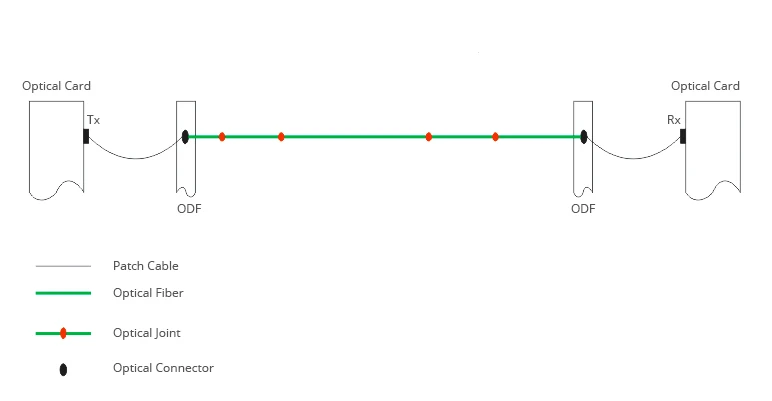

Verkon rakentaminen
Huomautus: Optinen tehobudjetti perustuu teoreettiseen laskentaan, ja se on vain viitteellisiä. Lähetysetäisyys on laskettava kytkimellä testatun kuitulähetinmoduulin tehobudjetin ja käytännön vaimennuksen perusteella.
Päätelmä
Lähetin-lääkinnästäjän Tx-teho ja Rx-tehotaso ovat lähetysetäisyyden tärkeimmät tekijät. Mitä enemmän optinen teho budjetti, sitä parempi lähetin. Ennen kuin ostat lähetin-lääkinnäköisylän, sinun on parasta laskea optinen tehobudjetti lähetin-moduulin tietojen mukaan.
