Opas kohteeseenMPO/MTP
MTPBackground:
MPO-liitinkonseptin suunnitteli alun perin NTT Group, ja sen jälkeen myönnettiin useita valmistuslisenssejä. Markkinoilla on useita MPO-yhteensopivien liittimien muunnelmia, mukaan lukien MTP®-liitin, joka on US Conecin rekisteröity tavaramerkki. MPO tarkoittaa "Multi-Fibre Push On" ja MTP on "Multi-Fibre Termination Push-on", molemmat liittimet ovat yhteensopivia toistensa kanssa. MPO:n suosio johtuu sen kyvystä yhdistää useita kuituja yhteen liitinrunkoon, mikä vähentää merkittävästi tilantarvetta ja sen kykyä siirtyä 10G:stä 100G:n sovelluksiin, mikä tekee siitä ihanteellisen datakeskussovelluksiin.
MPO-napaisuus/menetelmät:
Toisin kuin perinteinen 10 GbE-siirto, joka käyttää 2-kuitukokoonpanoa, 40 GbE ja 100 GbE toteutetaan monikuituisten MPO-liittimien kautta. TIA 568.3-D-standardi tarjoaa menetelmät MPO-järjestelmien konfiguroimiseksi, jotta varmistetaan, että yhteydet tehdään oikein ja lähetyssignaali aktiivisesta laitteesta ohjataan toisen aktiivisen laitteen vastaanottoporttiin ja päinvastoin. Näiden kolmen menetelmän ymmärtäminen, joissa liittimen runko on joko "avain ylös" tai "avain alas" (menetelmät A, B ja C), on kriittinen MPO-liittimiä käyttävän verkon oikean toteutuksen kannalta.

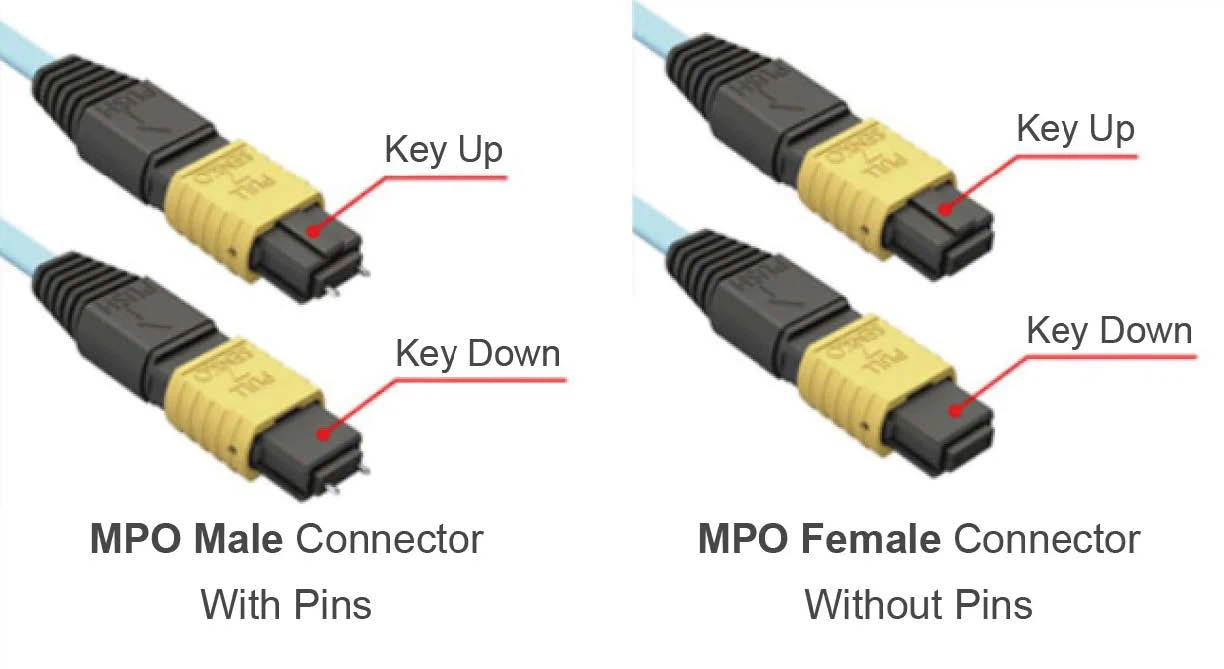

Jokaisessa MPO-liittimessä on avain liittimen rungon toisella puolella. (Katso kuvat alla). "Avain ylös" -asento viittaa suuntaan, jossa avain sijaitsee liittimen yläosassa. Kun katsot liittimen päätypintaa, paikka 1 (merkitty liittimessä olevalla valkoisella pisteellä) on äärivasemmalla, kun taas paikka 12 on äärioikealla. 24 kuituisen MPO-liittimen kohdalla sama suuntaus pätee ylärivin paikoissa 1–12 ja alimman rivin paikoissa 13–24. Suuntauksesta riippuen MPO-liitin/paikkausjohto on joko "Key Up to Key Down" tai "Key" Up to Key Up".
MPO-sukupuoli:
Lisäksi MPO-liittimet ovat uros- ja naarasliittimet. Urospuolisessa MPO-liittimessä on kaksi kohdistusnastaa, kun taas naaraspuolisessa MPO-liittimessä on kaksi kohdistusreikää, joihin nastat asetetaan liittämistä varten. MPO-liitäntä voidaan tehdä vain uros- ja naarasliittimen välillä, jotta varmistetaan oikea kohdistus, jota tarvitaan pienen häviöllisen yhteyden ylläpitämiseksi.
Aktiivisten laitteiden MPO-liitännät ovat yleensä urospuoliset (nastat), joten lähetin-vastaanotinta kytkettäessä MPO-runkokaapelin tulee olla naaras, joka on ilman nastaa. Tarkista aina varusteesi ennen tilaamista.
Johdotushäiriön selventäminen:
Markkinoilla on ollut monia sekaannuksia 24-paikkaisten MPO-runkokokoonpanojen oikean johdotuksen ympärillä, koska alalla ei ollut standardia. Edellinen TIA-568-C3-standardi antoi johdotuksen vain 12-asentoiselle MPO:lle, joten kun 24-asentoisia versioita ilmestyi, toimittajat keksivät omat eritelmänsä siitä, mitä heidän mielestään lisäjohdotuksen pitäisi olla, ja antoivat niille ei-teollisuudelle standardinmukaisia nimityksiä, kuten suora tai risti jne. Tämä johti siihen, että 24 eri lähteistä peräisin olevaa tiekokoonpanoa eivät olleet yhteensopivia ja aiheuttivat paljon hämmennystä.
TIA 568.{1}}D-standardi on nyt selventänyt MPO/MTP-kokoonpanojen johdotusta varmistaen, että tämän spesifikaation mukaan valmistetut kokoonpanot ovat yhteensopivia. xSiCute valmistaa tämän standardin, jonka kaaviot on esitetty alla 12- ja 24-asentoisina versioina.
Menetelmä A – Näppäin YLÖS - Näppäin ALAS
Menetelmä A: "Key Up" toisessa päässä ja "Key Down" toisessa päässä. xSiCute valmistaa TIA 568:aan.3-D-alan standardi. Alla olevissa kuvissa näkyy 12- ja 24-aseman menetelmän A kokoonpanojen napaisuus ja johdotus.
Tapa B – Näppäin YLÖS - Näppäin UP
Tapa B: "Key Up" kokoonpanon molemmissa päissä. xSiCute valmistaa TIA568.{1}}D-alan standardin mukaan. Alla olevissa kuvissa näkyy napaisuus ja johdotus 12- ja 24-asentoisille menetelmän B kokoonpanoille.
Menetelmä C – Näppäin YLÖS - Näppäin ALAS
Menetelmä C: "Key Up" toisessa päässä ja "Key Down" toisessa päässä, joten aluksi sivusto näyttää samalta kuin menetelmän A kokoonpanot, mutta johdotus on erilainen. xSiCute valmistaa TIA 568:aan.3-D-alan standardi. Alla olevissa kuvissa näkyy napaisuus ja johdotus 12- ja 24-asentoisille Method C -kokoonpanoille.
Runkokaapelityypit:
Napaisuuden ja uros/naaras-sukupuolen valinnan jälkeen MPO-MPO-patch-kaapelit, joita yleisesti kutsutaan runkokaapeleiksi, voidaan jakaa kahteen muuhun tyyppiin:
Yksittäinen takkiMPO-runkokaapelit, joiden halkaisija on 3 mm (12-ytiminen) ja 4,5 mm (24-ytiminen), joita käytetään tyypillisesti kaapin sisällä tapahtuvaan paikkaukseen ja joita kutsutaan joskus pyöreiksi kaapeleiksi kaapelin vaipan muodon vuoksi. Nämä halkaisijaltaan pienet kaapelit optimoivat telineessä olevan tilan.
Kaksinkertainen takkiMPO-runkokaapelit, joissa on kestävämpi kaksoisvaippavaippa, joka tarjoaa paremman puristuskestävyyden. Nämä on tyypillisesti suunniteltu pidempiä kaapelipituuksia varten kaapista kaappiin tai rakennuksen eri osien yhdistämiseen, ja niissä on vetosilmukka asennuksen helpottamiseksi. Erityisen vaativiin ympäristöihin on saatavana myös IP-luokiteltuja kokoonpanoja.
