Jakaja on PON-verkon komponentti ja passiivinen laite, joka yhdistää OLT:n ONU:hun. Sen tehtävänä on jakaa downlink-dataa ja keskittää uplink-dataa. Jakajassa on yksi uplink-optinen liitäntä ja useita downlink-optisia rajapintoja. Uplink-optisesta rajapinnasta tulevat optiset signaalit jaetaan kaikkiin laskevan siirtosuunnan optisiin liitäntöihin lähetystä varten, ja laskevan siirtosuunnan optisesta rajapinnasta tulevat optiset signaalit aggregoidaan ainoaan uplink-suunnan optiseen rajapintaan lähetystä varten. Vain kun optinen signaali siirretään uplink-optisesta rajapinnasta downlink-optiseen rajapintaan, optisen signaalin voimakkuus/optinen teho heikkenee, ja sama pätee siirrettäessä alaslinkin optisesta rajapinnasta uplink-optiseen rajapintaan. Optisen signaalin voimakkuus voi olla sama tai erilainen alasuuntaisen linkin optisesta liitännästä toiseen.
Splitterin toimintaperiaate
Optisia signaaleja johtavissa yksimuotoisissa optisissa kuiduissa valoenergia ei ole kokonaan keskittynyt ytimeen etenemään, pieni määrä etenee kuoren läpi lähellä sydäntä, kahdessa kuidussa, joiden ytimet riittävän lähellä, valoenergian moodikenttä. yhdessä kuidussa kulkeva valo voi päästä toiseen kuituun ja optinen signaali jakautuu uudelleen kahteen kuituun.
Jakajatyypit
Jakajat jaetaan kahteen pääluokkaan valmistusprosessin mukaan: FBT (sulatettu kartiokeilan jakaja) ja PLC (tasomainen aaltoputkitehojakaja).

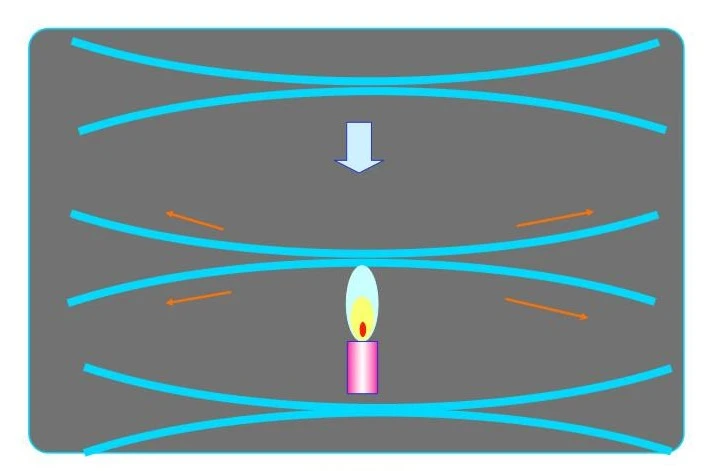

FBT-tekniikka on niputtaa kaksi tai useampi kuitu yhteen ja sitten sulattaa ja venyttää ne kartiovetokoneessa, tarkkailla kunkin kuidun kytkentähalkeamissuhdetta venytysprosessin aikana, lopettaa sulatus ja venytys, kun halkaisusuhde saavuttaa vaatimuksen, toinen pää kuidusta pidetään (loput leikataan pois) tulona ja toista päätä käytetään moninkertaisena lähtönä. Sulavenytystekniikkaa käytetään yleensä silloin, kun halkaisusuhteet eivät ole yhtä suuret.

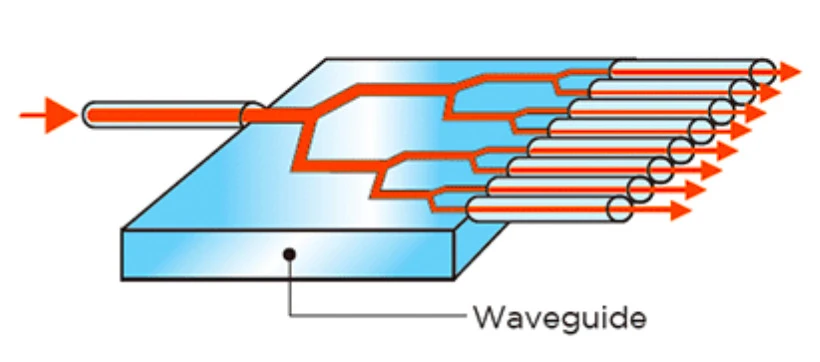

Tasomainen optinen aaltoputkitekniikka perustuu optisesti integroituun tekniikkaan, jossa käytetään puolijohdeprosessia optisten aaltoputkien haaroituslaitteiden tuottamiseen, jakaminen tapahtuu sirulla. PLC-tekniikka tuottaa tasaisen jakosuhteen.
PLC-tyyppinen säteenjaon prosessiperiaate
Sovellusalueen mukaan voidaan jakaa: laatikkotyyppi, lokerotyyppi, telinetyyppi, seinäasennus jne.
Laatikkotyyppistä jakajaa käytetään pääasiassa ODF-telineessä palvelinhuoneessa, kaapelinsiirtolaatikossa jne.

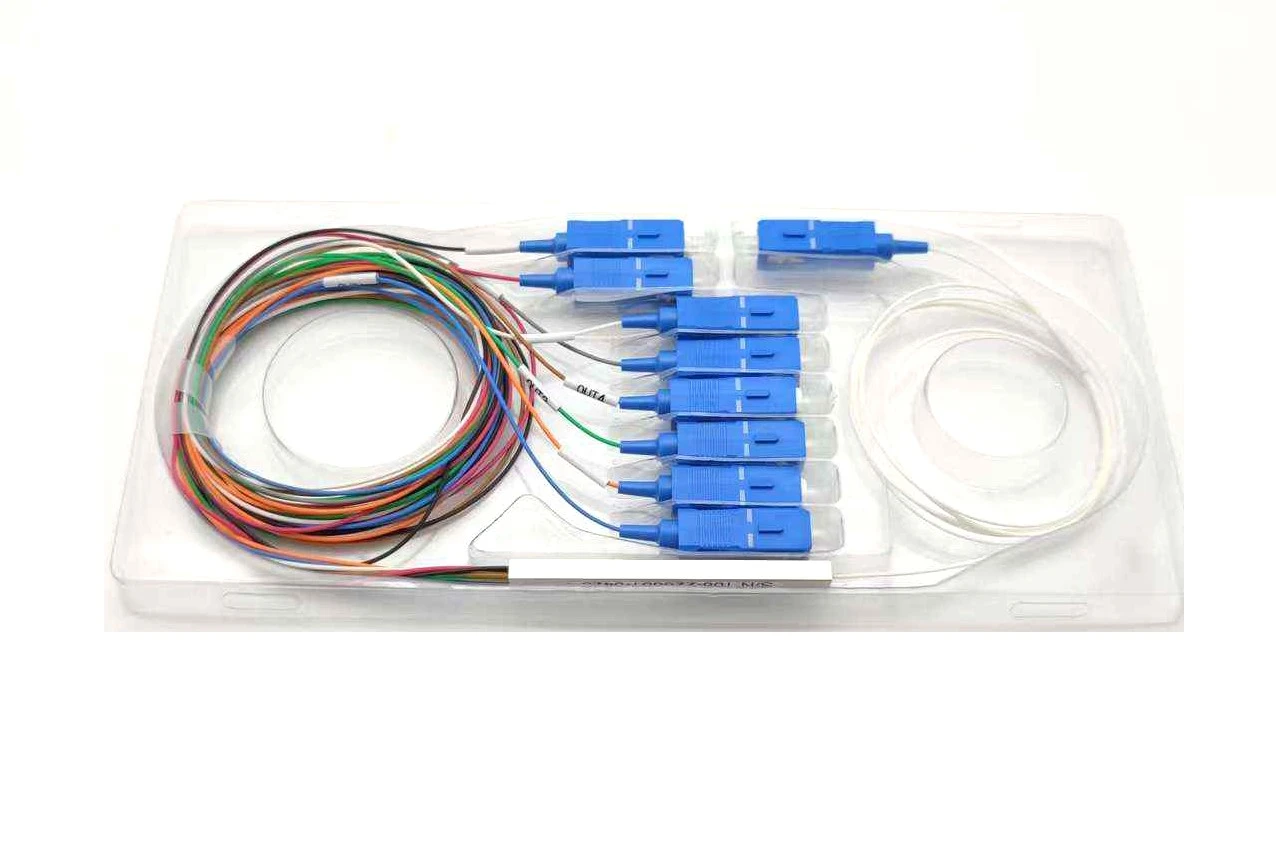

ShenzhenHTFutureCo., Ltd. voi tarjota PLC-jakajan tarpeidesi perusteella, sekä FBT- että PLC-tyypin.
Tuki 1x2, 1x4, 1x8, 1x12, 1x16, 1x32, 2x16, 2x32 jne.
Tuki Metalliputki, ABS-laatikko, Insert-box, 1U runkopaketti.
