Korkean suorituskyvyn pumppulaseria, matalameluista erbium-doped-kuitua ja ainutlaatuista ohjaus- ja suojauspiiriä käytetään EDFA: ssa alhaisen melun ja korkean stabiilin tuotoksen ymmärtämiseen. Etupaneelissa on virtakytkin, LCD-virtanäyttö, lähtötehon säätönuppi ja RS232-liitäntä. Sitä käytetään laajalti optisten kuitujen tunnistus- ja optisten kuitujen viestintäjärjestelmissä esivahvistimena.

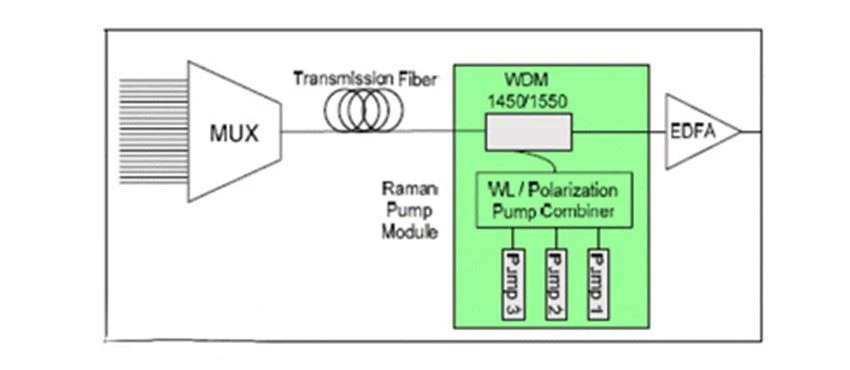

EDFA:n luokittelutapa
1. Tehovahvistinta, joka sijaitsee yhdistelmän takana, käytetään parantamaan moniaaltojen jakosignaalien tehoa yhdistämisen jälkeen ja lähettämään ne sitten. Koska signaaliteho yhdistämisen jälkeen on yleensä suuri, meluindeksin ja tehovahvistimen vahvistuksen vaatimukset eivät ole kovin korkeat, mutta sillä on oltava suhteellisen suuri lähtöteho vahvistuksen jälkeen.
2. Linjavahvistinta käytetään tehovahvistimen jälkeen ajoittain kompensoimaan linjan siirtohäviötä. Yleensä se vaatii pienemmän meluindeksin ja suuremman lähtöoptisen tehon.
3. Esivahvistinta käytetään signaalinvahvistuksena ennen aallonjakajaa ja linjavahvistimen jälkeen vastaanottimen herkkyyden parantamiseksi (kun OSNR täyttää vaatimukset, suurempi syöttöteho voi vaimentaa vastaanottimen melua ja parantaa vastaanottimen herkkyyttä). Meluindeksin edellytetään olevan hyvin pieni, eikä lähtötehoa tarvita liikaa.
Tuotteen ominaisuudet:
● Pienin sisääntulon optinen teho - 45dbm
● Alhainen meluindeksi
● Tulo-/lähtöoptinen virtanäyttö
● Lähtöteho on säädettävissä
● Automaattinen pumpun sammutussuojaus
● Kaukosäädin
● Työpöytä, moduuli valinnainen
Sovelluskenttä:
● Optinen kuitujen tunnistusjärjestelmä
● Optinen kuituviestintäjärjestelmä
Suorituskykyparametrit:
Parametri | Yksikkö | Min | Typ | Maks |
Toimiva aallonpituusalue | Nm | 1525 | 1565 | |
Tulosignaalin tehoalue | Dbm | -45 | ||
Pieni signaalin vahvistus | Db | 30 | 35 | |
Kyllästetty optisen tehon lähtöalue* | Dbm | 0 | ||
Meluindeksi** | Db | 5.0 | 5.5 | |
Tulovalon eristäminen | Db | 30 | ||
Ulostulon optinen eristys | Db | 30 | ||
Polarisaatiosta riippuvainen voitto | Db | 0.3 | 0.5 | |
Polarisaatiotilan hajaantuminen | Ps | 0.3 | ||
Syöttöpumpun vuoto | Dbm | -30 | ||
Ulostulopumpun vuoto | Dbm | -40 | ||
Käyttöjännitemoduuli | V | 4.75 | 5 | 5.25 |
Työpöydän | V( AC) | 80 | 240 | |
Kuitutyyppi | SMF-28 -käyttö | |||
Lähtöliittymä | FC/APC | |||
Pakkauksen kokomoduuli | Mm | 90×70×18 | ||
Työpöydän | Mm | 320×220×90 | ||
Rajaehdot:
Parametri | Symboli | Yksikkö | Min | Typ | Maks |
Työlämpötila | Top | ºc | -5 | 55 | |
Säilytyslämpötila | Tst | ºc | -40 | 80 | |
Kosteus | Rh | % | 5 | 90 |
Optisen liittimen huoltoa koskevat varotoimet
Optisen liittimen puhdistus on tärkeä asia optisen vahvistimen huollossa. Turvallisen ja tehokkaan puhdistuksen saavuttamiseksi noudata seuraavia sääntöjä:
● Puhdista kuidunpään kasvot absoluuttisen alkoholin ja imukykyisen puuvillan tai muun erityisen pyyhintäliinan kanssa
● Upota vedettömään alkoholiin ja kosketa varovasti liittimen päätypäätä pölyn ja muiden epäpuhtauksien tarttuminen päätypään kasvoille
● Älä pyyhi optisen liittimen päätypäätä edestakaisin voimakeinoin, jotta päätynaama ei naarmuuntuisi
● Älä puhdista, kun liittimessä on vielä valolähtö, jotta päätynaama ei vahingoittuisi

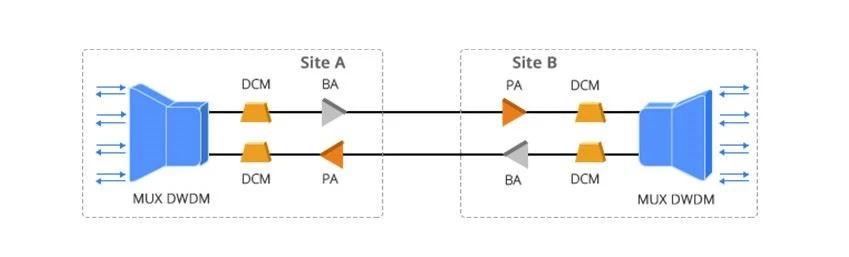

C-kaista 40ch DWDM EDFA erbium doped optinen esivahvistin
DWDM EDFA on matala melu, saada litistetty C-kaistan erbium-doped optinen tehovahvistin suunniteltu laajentamaan tiheä aallonpituus jakautuminen multiplexing (DWDM).
Optisen perusverkon DWDM EDFA -kuituvahvistimen siirtoetäisyydellä on erinomainen suorituskyky, joka voi laajentaa 100 GHz, 40 kanavaa, 2,5Gbps tai 10Gbps optista perusverkkoa.
Tällä hetkellä kuituvahvistinta käytetään laajalti DWDM-siirtojärjestelmässä, optisessa kuitu-CATV: ssä ja optisessa pääsyverkossa.
DWDM:n aktiiviset järjestelmät perustuvat yleensä kaksoiskuitusignaalin siirtoon, mutta esivahvistin vahvistaa vain yksitiesignaaleja.
Esivahvistin asetetaan optiseen vastaanottimeen kompensoimaan optisen vastaanottimen lähellä olevan multipleksin menetystä optisella vahvistulla.
HTF räätälöi myös OTN-ratkaisuja asiakkaille mukavuuden ja joustavuuden lisäämiseksi.
Jos tarvitset jotain, voit ottaa yhteyttä HTF Zoeyyn.
