Ominaisuudet:
Kuumaliitettävä QSFP28-muotoinen tekijä
Tukee 103.1Gb / s yhdistettyä bittinopeutta
Tehohäviö 3,5 W
RoHS-6-yhteensopiva
Kaupallisen kotelon lämpötila-alue 0–70 ° C
Mukautuva CTLE
Yksi 3,3 V: n virtalähde
5 dB: n menetysbudjetti enintään 2 km: n verran
Yksimoodikuitu (SMF) [KR4 FEC: n kanssa]
Linkin enimmäispituus on 2 km SMF: llä
4x25Gb / s CWDM-lähetin
4x25G ajastettu sähköliitäntä
Kaksipuolinen LC-astia
I2C-hallintaliittymä
Sovellukset:
100G CWDM4 -sovellukset FEC: n kanssa
Kuvaus:

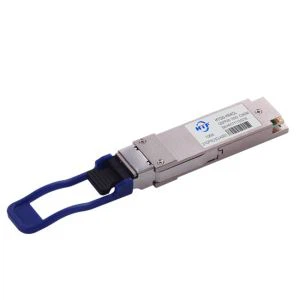

100G QSFP28 CWDM4 2 km -lähetin-vastaanotinmoduulit on suunniteltu käytettäväksi 100 Gigabitin Ethernet-linkeissä jopa 2 km: n yksimoodikuidulla. Ne ovat QSFP28 MSA- ja CWDM4 MSA- sekä IEEE 802.3bm CAUI-4 -yhteensopivia. Digitaaliset diagnostiikkatoiminnot ovat käytettävissä I2C-liitännän kautta QSFP28 MSA: n määrittelemällä tavalla. Lähetin-vastaanotin on RoHS-6-yhteensopiva direktiivin 2011/65 / EU mukaisesti.
Absoluuttinen enimmäisarvo
| Parametri | Symboli | Pienin | Tyypillinen | Maks. | Yksikkö |
| Säilytyslämpötila | TS | -40 | +85 | °C | |
| Kotelon käyttölämpötila | TA | 0 | 70 | °C | |
| Syöttöjännite | VCC | -0.5 | 3.6 | V | |
| Suhteellinen kosteus | RH | 15 | 85 | % | |
| Vastaanottimen vauriokynnys kaistaa kohti | PRdmg | 3.5 | dBm |
| Parametri | Symboli | Pienin. | Tyypillinen | Maks. | Yksikkö | Merkintä |
| Lähetinosa: | ||||||
| Signalointinopeus kaistaa kohti | 25,78125 ± 100ppm | Gb / s | 1 | |||
| Keskuksen aallonpituus | λt | 1264.5 – 1277.5 1284.5 – 1297.5 1304.5 – 1317.5 1324.5 – 1337.5 | nm | |||
| Keskimääräinen käynnistysteho yhteensä | POUT | dBm | ||||
| Keskimääräinen optinen teho kaistaa kohti | TXPx | 2.5 | dBm | 8 | ||
| Lähetä OMA per kaista | TxOMA1 | -4 | 2.5 | dBm | ||
| Lähetä OMA per kaista @TDP max | TxOMA2 | -2 | dBm | 2 | ||
| Optinen sammumissuhde | ER | 3.5 | dB | |||
| Lähetin- ja dispersiorangaistus kaistaa kohti | TDP | 3 | dB | 3 | ||
| Käynnistysteho (OMA-TDP) | OMA-TDP | -5 | dBm | |||
| Sidemode-vaimennussuhde | SMSR | 30 | dB | |||
| Optinen paluuhäviön toleranssi | ORL | dB | ||||
| Lähettimen keskimääräinen käynnistysteho kaistaa kohti | -30 | dBm | ||||
| Suhteellinen intensiteettimelu | RIN | dB / Hz | ||||
| Lähettimen silmämaskin määritelmä {X1, X2, X3, Y1, Y2, Y3} | {0.31, 0.4, 0.45, 0.34, 0.38, 0.4} | 4 | ||||
| Vastaanotinosa: | ||||||
| Signalointinopeus kaistaa kohti | 25,78125 ± 100ppm | Gb / s | 5 | |||
| Kaistan keskiaallonpituudet (alue) | λr | 1264.5 – 1277.5 1284.5 – 1297.5 1304.5 – 1317.5 1324.5 – 1337.5 | nm | |||
| Vastaanota kylläisyyttä (OMA) kaistaa kohti | Rmax | 2.5 | dBm | |||
| Vahinkokynnys | DT | 3.5 | dBm | |||
| Keskimääräinen vastaanottoteho kaistaa kohti | RXPx | - | dBm | |||
| Vastaanota tehoa (OMA) kaistaa kohti | RxOMA | dBm | ||||
| Vastaanottimen herkkyys (OMA) kaistaa kohti | Rxsens | -10 | dBm | 6 | ||
| Paluu tappio | RL | dB | ||||
| Stressiherkkyys (OMA) | SRS | -7.3 | dBm | 7 | ||
| Vastaanota sähköistä 3 dB: n ylempää katkaisutaajuutta kaistaa kohti | GHz | |||||
| Los De-Assert | LOSD | -11.6 | dBm | |||
| Los Assert | LOSA | -24 | -13.6 | dBm | ||
| Los Hysteresis | LOSH | 1.5 | dB |
