ominaisuudet
● Hot-plugable QSFP28-muotokerroin
● Tukee 103,1 Gb/s kokonaisbittinopeutta
● 4x25G sähköliitäntä
● Yhteensopiva standardin IEEE 802.3bm 100GBASE-SR4 kanssa
● Optinen MTP/MPO-liitin
● Jopa 100 metrin OM4 MMF-lähetys
● Digitaalinen diagnostiikka SFF-8636-yhteensopiva
● RoHS-6-yhteensopiva ja lyijytön
● Yhteensopiva QSFP28 MSA:n kanssa
● Yksittäinen +3,3 V virtalähde
● Suurin virrankulutus 2,0 W
● Kotelon käyttölämpötila
● Kaupallinen: 0 ~ +70oC
Sovellukset
Tietokeskus
Kuitukanava
Ethernet-kytkimet ja reititinsovellukset
Tilaustiedot
| Osa numero | Tiedonsiirtonopeus (Gb/s) | Aallonpituus (nm) | lähetysetäisyys (m) | Lämpötila (oC) (käyttökotelo) |

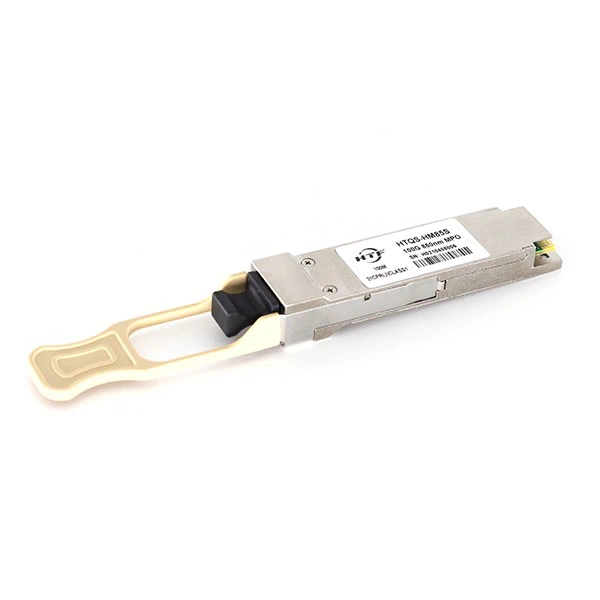

| HTQS-HM85S | 100 | 850 | 100 mMMF | 0-70 kaupallinen |
Optiset ominaisuudet
| Parametri | Symboli | Min. | Tyypillinen | Max | Yksikkö | Huomautuksia |
| lähetin | ||||||
| Keskiaallonpituus | λC | 840 | 850 | 860 | nm | |
| Optinen spektrin leveys | ∆λ | 0.6 | nm | |||
| AverageLaunchPowereachlane | PAVG | -8.4 | 2.4 | dBm | ||
| Optinen sammutussuhde | ER | 2 | dB | |||
| lähetin ja hajautusrangaistus | tdP | 4.3 | dB | |||
| lähetinOFFOutputPower | Poff | -30 | dBm | |||
| lähetinEyeMask | Yhteensopiva IEEE802.3ae:n kanssa | |||||
| Vastaanotin | ||||||
| Keskiaallonpituus | λC | 840 | 860 | nm | ||
| RxSensitivityperlane | Sen. | -10.3 | dBm | 1 | ||
| InputSaturationPower (ylikuormitus) | Psat | 2.4 | dBm | |||
| LOSAssert | LOSA | -26 | dBm | |||
| LOSDe-vahvistus | LOSD | -12 | dBm | |||
| LOSHystereesi | LOSH | 0.5 | dB | |||
Yhteensopivat merkit
HTF:n optiset lähetin-vastaanottimet on testattu onnistuneesti optisia lähetin-vastaanottimia seuraavalla kytkinluettelolla:
| Cisco | Alcatel Lucent | Netgear |
| Mellanox | Allied Telesis | SMC |
| Huawei | SolareFlare | Valimo |
| Kataja | Winyao | Force 10 (Dell) |
| Dell＆EMC | ZTE | Linksys |
| Arista | D-Link | McAfee |
| Broadcom | TP-linkki | Äärimmäistä |
| Qlogic (Cavium) | Ruijie | Marconi |
| Cheisio | Maipu | Terä |
| Intel | Feixun | Hirschmann |
