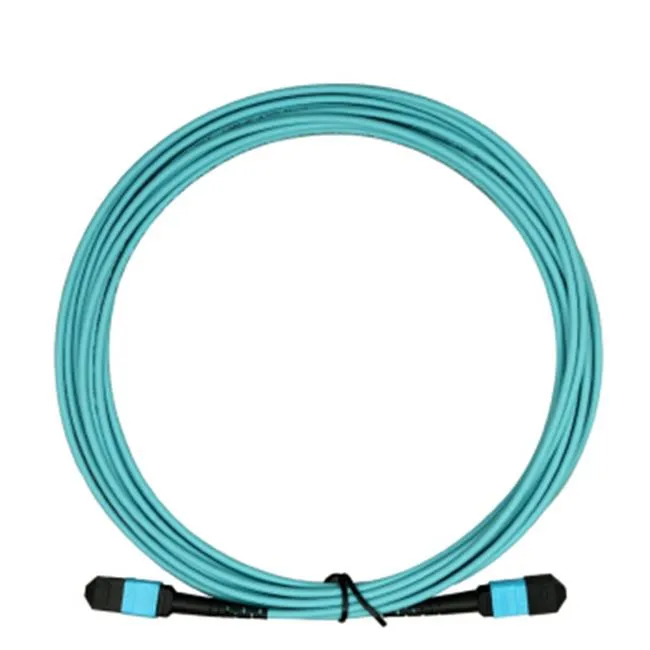

MTP-runkokaapeli on suunniteltu 40G QSFP+ SR4-, 40G QSFP+ CSR4- ja 100G QSFP28 SR4 -optiikkasuoriin yhteyksiin ja tiheään datakeskussovelluksiin; Yhdysvaltain Conec MTP -liittimet ovat täysin MPO-standardien mukaisia.
MTP / MPO optisen kuituhypyn käyttöR
Esikytiyt terminaalisiltayhteys työasemien välillä
Korkean tiheyden optinen kuitulinja
Viestintä- ja kaapelitelevisioverkko
Datakeskuksen kaapelointijärjestelmä
Lähiverkko- ja WAN-asiakkaat
MTP-kuitulaastarijohtoja käytetään yleensä kuitumoduulien, MTP-kuitujakelulaatikoiden, kuitusovitinpaneelien jne.
MTP optinen kuituhyppääjä on eräänlainen siirtoväline, jota käytetään datakeskuksen laitteiden välillä. Se johdetaan MTP-liittimestä. MTP-liitin on eräänlainen moniydintyöntö MPO-liittimessä, jossa on useita innovaatioita ja korkea suorituskyky, jonka on suunnitellut conec-yritys Yhdysvalloissa. Tavalliseen MPO-liittimeen verrattuna sen optinen suorituskyky ja mekaaninen suorituskyky ovat parantuneet huomattavasti.
MTP-linja tuo paljon mukavuutta yrityssuunnittelun toteutukseen päästä päähän -integroinnin ja plug and play -toteutuksen avulla
HTF-hyppääjät testataan tiukasti ennen tehtaalta poistumista sen varmistamiseksi, että päätynaama on puhdas ja että lisäyshäviö ja palautushäviö täyttävät kansainväliset televiestintästandardit
Tuote-eritelmät
Liitin A | MTP naaras (pinless) | Liitin B | MTP naaras (pinless) |
Kuitutila | OM3 50/125μm | Aallonpituus | 850/1300nm |
Puolan tyyppi | UPC:stä UPC:hen | Pienin taivutussäde | 7,5 mm |
Lisäyshäviö | 0.35dB Max (0.15dB Typ.) | Palautustappio | ≥20dB |
Vaikeneminen 850nm:ssä | ≤2.3dB/km | Vaikeneminen 1300nm:ssä | ≤0.6dB/km |
Takki OD | 3,0 mm | Kaapelitakki | Täysisum (OFNP) |
Asennuksen vetokuorma | 100 N | Pitkäaikainen vetolujuuskuorma | 50 N |
Käyttölämpötila | -10°C asti +70°C | Säilytyslämpötila | -40°C asti +85°C |
Korkean suorituskyvyn MTP-kaapelointiratkaisu
MTP-optisia kuituhyppääjiä käytetään yleensä optisten kuitumoduulien, MTP-optisten kuitujen johdotuslaatikoiden ja optisten kuitusovitinpaneelien liittämiseen, jotta saadaan vahva verkko Joustavuus datakeskuksen johdotukselle.
HTF-hyppykytkimet testataan tarkasti ennen kuin ne lähtevät tehtaalta varmistaakseen, että päätypinta on tahraton, lisäyshäviö ja kaikuhäviö ovat kansainvälisten televiestintästandardien mukaisia.
Kentällä kiinnitettävät liittimet
Kenttäkiinnittäviä optisia kuituliittimiä käytetään yhdistämään optisia kuituhyppääjien kaapeleita, jotka sisältävät yhden yksimodikuidun. Nämä kokoonpanot voidaan erottaa kahteen pääluokkaan: yksinivelisiin liitinkokoonpanoihin ja moninivelisiin liitinkokoonpanoihin.
Kenttäkiinnittäviä optisia kuituliittimiä käytetään kentän entisöintiin ja erikokoisten hyppynarujen varastoimisen tarpeen poistamiseen.
Yksi optinen linkki tarvitsee kaksi optista kuitua koko siirtoprosessin loppuunsaattamiseksi. Optinen moduuli sisältää esimerkiksi vastaanottavan pään ja
On tarpeen varmistaa, että vastaanotin ja lähetin ovat yhteydessä toisiinsa, ja tätä kuitulinkin molemmissa päissä olevan lähettimen (TX) ja vastaanottimen (Rx) välistä vastaavuutta kutsutaan napaisumiseksi.
Ennalta lopetetuissa, tiheässä kaapelointijärjestelmissä, kuten MTP-liitäntäjärjestelmissä, napaisuusongelmia on arvostettava suuresti. Kuitujen napaisuustiedon hallitseminen voi maksimoida verkkoyhteyksien hallinnan ja optimoinnin.
Ukk
K: Kuka on valmistaja?
A: Kuitu on HTF.
K: Mitkä ovat tämän kohteen mitat?
A: Kaapeli on 1 metrin pituinen.
K: Mistä tiedän, mitä sukupuolta tarvitsen?
A: Sukupuoli viittaa MTP:n päätypinnastan metallisiin ohjainnasta. Useimmissa lähettimissä (QSFP-moduuleissa) on urosnastat, joten niiden liittämiseksi tarvitaan naaraskaapeleita.
K: Jos yhdistän suoraan lähetin-vastaantinta lähetin-vastaan, mitä napaisuuskaapelia tarvitsen?
A: Tarvitset todennäköisesti menetelmän B Nainen naiselle -kaapelin. Tarkista asiakirjoistasi.
