MTP-hyppääjä käyttää alan johtavaa korkean suorituskyvyn kiillotuskonetta, jota täydentää MT-sarjan kotelosuunnittelu. Pistokeliitännän päähän on asennettu jousi, joka kohdistaa aksiaalisen paineen inserttiin, kunnes liittimen ulkokehys on lukittu sovittimella. Pistokkeen ytimen yläosassa on kupera avain, jota käytetään liittimien välisen suhteellisen sijainnin rajoittamiseen liitännän aikana optisen kuidun oikean telakointisekvenssin määrittämiseksi ja erinomaisen suorituskyvyn aikaansaamiseksi. Lisäksi se on helppo asentaa ja säästää aikaa ja kustannuksia. Ne voivat optimoida verkon suorituskyvyn ja maksimoida käyttöiän. MTP-monisydämiset kytkentäjohdot täyttävät nykypäivän' vaativien nopeiden laajakaista- ja tietoverkkojen edellyttämän suorituskyvyn ja luotettavuuden. Ne on suunniteltu vastaamaan kasvavaan kysyntään ja tulevaan teknologiseen kehitykseen.
Suurten nopeuksien ja suurikapasiteettisen optisen viestintäjärjestelmän kasvavaan kysyntään MTP / MPO-valokuituliitin ja valokuitu-hyppyjohdin ovat ihanteelliset ratkaisut datakeskuksen suuritiheyksisten johdotusvaatimusten täyttämiseen, koska sillä on etuja suuresta ytimistä , pieni koko ja suuri siirtonopeus.
MPO-valokuitujumpperi koostuu MPO-liittimestä ja valokaapelista. IEC 61754-7 -standardin mukaan MPO-liitintyyppien erottamiseksi on useita tekijöitä: ytimien määrä (optisen kuituryhmän ryhmän numero), urosnaaraspää (urosnaaras), napaisuus (avain), kiillotustyyppi (PC tai APC).

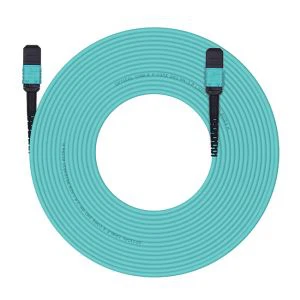

Kytkentäkaapeli MTP 12 kuitua OM4 MMF TypeB LSZH 3ft
Napaisuuden luokitus:
Tyyppi A (suora läpimitta): kuituytimien järjestely hyppyjohdon molemmissa päissä on sama, toisin sanoen toinen pää vastaa toista päätä ja 12 toisessa päässä vastaa toista päätä 12. Molempien päiden avaimen suunta on päinvastainen, ja näppäin ylös vastaa näppäintä alas.
Tyyppi B (lomittelutyyppi): hyppyjen molemmissa päissä olevien sydämien järjestely on vastakkainen, toisin sanoen toinen pää vastaa toisessa päässä olevaa 12 ja toisessa päässä oleva 12 vastaa toista päätä. Molempien päiden avaimen suunta on sama, eli näppäin ylöspäin vastaa näppäintä ylös ja avain alaspäin näppäintä alas.
Tyyppi C (pariksi lomitettu tyyppi): hyppyjohdin on pari vierekkäisiä ydinasemia, jotka ylittävät toisin sanoen, ydin 1 toisessa päässä vastaa 2 toisessa päässä ja ydin 12 toisessa päässä on 11 toisessa päässä. Molempien päiden avaimen suunta on myös päinvastainen, ja avain ylös vastaa avainta alas.
Eri MTP-kuitujumpereilla on erilaiset sovellusskenaariot
1. MTP-kuituhypyä käytetään 100 g: n qsfp28-optisten moduulien yhteenliittämisen toteuttamiseen kuitulaajakaistan suorituskyvyn parantamiseksi.

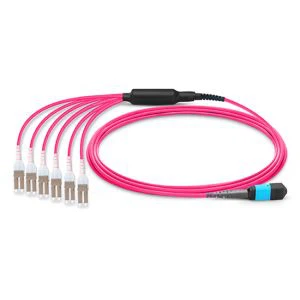

2. Käytä MTP-haaroitettua optisen kuidun hyppääjää tiedonsiirron toteuttamiseksi välillä 40 g - 4 x 10 g, jotta saavutettaisiin erilaiset verkkoyhteysvaikutukset.
