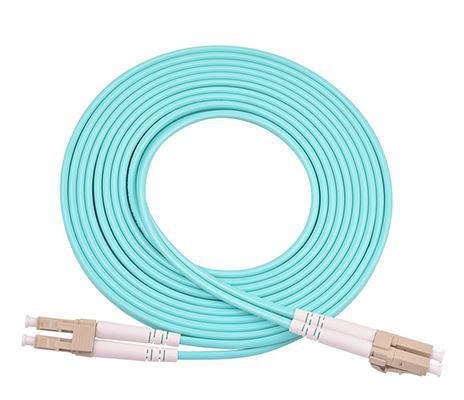

Patch-johdon optinen kuituhyppääjä LC Dx LSZH Monimuotokaapeli
LC Patch -johto on yksi, lyhyt, yleensä tiukkapuskuroitu optinen kuitu, jonka toiseen päähän on esiasennettu optinen liitin ja toisessa päässä paljas kuitu.
Pigtailin pää riisutaan ja fuusio rinnastetaan yhteen monikuituisen rungon kuituun. Pigtailien liittäminen jokaiseen rungon kuidusta "hajottaa" monikuitukaapelin komponenttikuituihinsa liittämistä varten loppulaitteisiin.
Laastarijohdossa on 0,9 mm:n 2,0 mm:n ja 3,0 mm:n liittimet valittuna. Liittimet voidaan asentaa laastaripaneeliin, usein pareittain, vaikka yksikuituisia ratkaisuja on olemassa, jotta ne voidaan liittää päätepisteiin tai muihin kuituihin, joissa on laastarikuituja. Vaihtoehtoisesti niissä voi olla urosliittimet ja ne voidaan kytkeä suoraan optiseen lähetin-vastaan.
Ominaisuuksia:
Pieni lisäyshäviö.
Suuri tuottotappio.
Hyvä toistettavuus;
Hyvä interposition suorituskyky;
Hyvä lämpötilan vakaus;
Vahva veto-omaisuus.
Optisia kuituhyppääjätuotteita käytetään laajalti: viestintähuone, optinen kuitu kotiin, lähiverkko, optinen kuituanturi, optinen kuituviestintäjärjestelmä, optisen kuituyhteyden siirtolaitteet, maanpuolustuksen taisteluvalmius jne. Se soveltuu kaapelitelevisioverkkoon, tietoliikenneverkkoon, tietokoneoptiseen kuituverkkoon ja optisiin testilaitteisiin.
Eritelmät
Kaapelin tekniset tiedot | Kaksisuuntainen monikäyttöinen, LC-LC |
Vahvistettu materiaali | Polysulfidikuitu |
Yhteinen holkki | Tarkkuuskeramiikka PC tai APC |
Lisäyshäviö | ≤0,30 dB |
Tuoton menetys | ≥50dB |
Pistoke- ja veto-aikojen määrä | ≥1000-tuuma,Hyvä toistettavuus |
kohta | Yksi tila | Multimode | |
Yksinkertaistamisen tyyppi | Upc | APC | PC |
Lisäyshäviö | <> | <> | <> |
Palautustappio | >or=45dB | >or=55dB | >or=35dB |
toistettavuus | <> | <> | <> |
lämpötila | -40/+80 | ||
Yleiset eritelmät
tyyppi | standardi |
tyyli | LC,SC,ST,FC. MU,DIN,D4,MPO, SC/APC,FC/APC,LC/APC. MU/APC |
kuitu | Yksi tila/monitila 50/125, 62.5/125 (Monimuoto) OM2&OM1 50/125, 10G (Monimuoto) OM3 |
kaapeli | Simplex, Kaksipuolinen Φ3,0mm, Φ2,0mm, Φ0,9mm PVC tai LSZH |
Kiillotustapa | UPC,SPC,APC (8°& 6°) |
Lisäyshäviö | ≤ 0.1dB (yhden tilan master) ≤ 0,25 dB (yksitilastandardi) ≤ 0.25dB (monikäyttöinen) |
Palautustappio (Yksi tila) | UPC ≥ 50dB Valmisteyhteenveto ≥ 55dB APC ≥ 60dB (typ.65dB) |
toistettavuus | ±0.1dB |
käyttölämpötila | -400C asti 850C |
Geometrian vaatimus (Yksi tila) | Holkinpään säde 7mm ≤ R ≤ 12mm (APC) 10mm ≤ R ≤ 25mm (Vakio) Apex Offset ≤ 30 μm (Master) Apex Offset ≤ 50 μm (standardi) Alita -50nm ≤ U ≤ 50nm |
Monimuotokuidussa ytimen halkaisija on 50 μ m ~ 65 μ m, mikä on suunnilleen sama kuin ihmisen hiusten paksuus. Yksitilaisen kuituytimen halkaisija on 8 μ m ~ 10 μ M. Ydintä ympäröi lasikuori, jonka taiteindeksi on pienempi kuin ytimen, jotta kuitu on ytimessä. Ulkopuolella on ohut muovitakki, joka suojaa kirjekuorta.
Yhdistä johtoliitin | PC (SM) | UPC (SM) | APC (SM) | mm |
Tuottotappio (dB) | ≥45 | ≥50 | ≥60 | ≥35 |
Lisäyshäviö (dB) | ≤0,2 (max≤0,3) | |||
Toistettavuus (dB) | ≤0,1 | |||
Kestävyys(1/parittelu) | ≥500 | |||
Käyttölämpötila (°C) | -25~+70 | |||
Vetolujuus (N) | ≥90 (Φ3.0), ≥70 (Φ2.0), Φ0.9 | |||
kuitu | 9/125um, 50/125um,62.5/125um,ect | |||
halkaisija | 0,9 mm 2,0 mm, 3,0 mm jne | |||
Kaapelin materiaali | PVC, LSZH | |||
Ydintä | Simplex, kaksipuolinen, | |||
Nivelmuodon mukaan optinen kuituhyppääjä voidaan jakaa FC optiseen kuituhyppääjään, SC-optiseen kuituhyppääjään, st optiseen kuituhyppääjään, LC-optiseen kuituhyppääjään jne.
Insertin hiontamenetelmän (päätypinta) mukaan se voidaan jakaa seuraavasti: PC (taso), UPC (pallomainen pinta), APC (kalteva 8 asteen pinta) jne.
Optisen kuidun tyypin mukaan se voidaan jakaa yksitilaan, 50 / 125 monimuotoon, 62,5/125-monitilaan, gigabittiin, 10 gigabittiin jne.
Hännän kaapelin halkaisijan mukaan se voidaan jakaa 900 μ m, 2 mm, 3 mm jne.
LC-LC-monitilainen kaksiytiminen kuituhyppäätin (tunnetaan myös nimellä optinen kuituliitin) viittaa siihen, että optisen kaapelin molemmat päät asennetaan liittimellä, ja LC-LC-monitilaista kaksiytiminen optinen kuituhyppääjä käytetään optisen polun aktiivisen yhteyden ymmärtämiseen. Optinen kuitulaastarijohto / kaapeli on samanlainen kuin koaksiaalikaapeli, kun taas LC-LC-monitilaisessa kaksiytiminen kuitulaastarijohto ei ole verkkosuojus. Keskellä on valonsiirron lasiydin. Monimuotokuidussa ytimen halkaisija on 50 μ m ~ 65 μ m, mikä on suunnilleen sama kuin ihmisen hiusten paksuus. Yksitilaisen kuituytimen halkaisija on 8 μ m ~ 10 μ M. Ydintä ympäröi lasikuori, jonka taiteindeksi on pienempi kuin ytimen, jotta kuitu on ytimessä. Ulkopuolella on ohut muovitakki, joka suojaa kirjekuorta.
